Aplikácia dizajnu rozpútania tepla v inteligentnom telefóne

Rozplynutie tepla nielenže rieši problém s teplotou, ale tiež spôsobuje sériu problémov, ako je starnutie materiálu, funkcia zariadenia, zníženie frekvencie, znížená spoľahlivosť mobilných telefónov, poškodenie komponentov atď. Hlavní výrobcovia sa snažia navrhnúť svoj vlastný chladiaci systém mobilných telefónov, aby optimalizovali výkon mobilného telefónu a používateľskú skúsenosť.

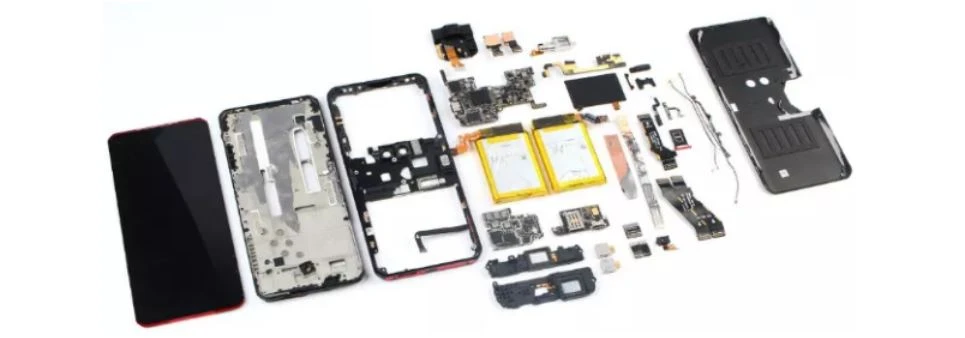

ZTE 5G používa ICE3.0 Dual multidimenzionálne tepelné riešenie pre lepší tepelný vodivý výkon, vysoko výkonná tepelná vodivá geráza je prijatá medzi stredným rámom a hlavnou doskou, hlavnou doskou a vzduchovým potrubím.

Ešte jedna tepelná trubica je tiež navrhnutá pod grafitovým listom v ZTE 5G , Keď teplota mobilného telefónu stúpa, vodná para v chladiacom medenom potrubí odoberie teplo pozdĺž "vákuového pásu". Akonáhle je vodná para ochladená a skvapalnená, začne cirkulovať a vracať sa pozdĺž kapilárnej štruktúry na stene, aby sa CPU udržal pri vhodnej teplote a udržal mobilný telefón ochladzujúci.

Lenovo Savior Pro používa dvojité úpaly +medená doska + tepelný tuk+grafitový hárokna vyriešenie tepelného problému

V porovnaní s iným výrobcom, Lenovo prijíma päť sekcií dizajn v dizajne strecture mobilných telefónov; Zhora nadol sú slúchadlo, batéria, hlavná doska, batéria, reproduktor a pomocná doska. Výhodou umiestnenia základnej dosky do strednej polohy je, že pozícia držania oboch rúk počas hry sa môže len vyhnúť horúcej polohe mobilného telefónu.

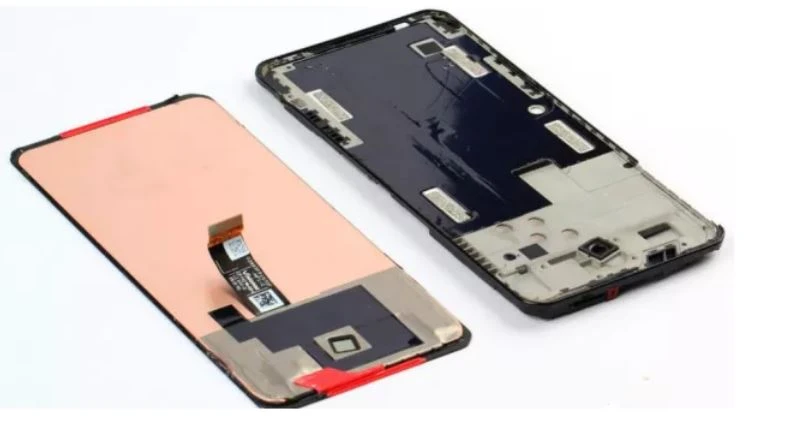

Samsung Note 20 používa niekoľko vrstiev grafitových listov pod základnou doskou na prepravu tepla

V porovnaní s Note10, v sérii Galaxy Note 20, je najväčšou zmenou špecifikácia chladenia základnej dosky a materiál zadného krytu.

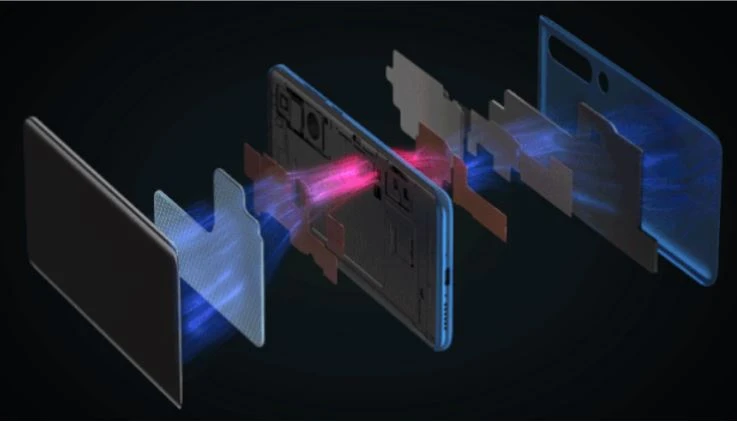

XiaoMi: Trojrozmerný systém rozpchu tepla

3000mm2 parná komora, 6 vrstievgrafitové listy,Veľké množstvo medenej fólie a tepelného materiálu mastnoty kombinujú trojrozmerný a efektívny všesmerový systém rozptypovania tepla.

iPhone11:grafitové plechy používané hlavne na tepelné riešenie

Grafitový list (povrch hlavnej dosky, čip, obrazovka a cievka) a firmvér vyvinutý spoločnosťou Apple sa používajú na riešenie tepla a iné namáčacích listov sa nepoužívajú. Keď procesor beží vysokou rýchlosťou hraním hier s mobilným telefónom, používateľ bude samozrejme cítiť zjavné zvýšenie teploty v blízkosti fotoaparátu a tlačidla napájania.
