Čo je chladič parnej komory
O parnej komore:

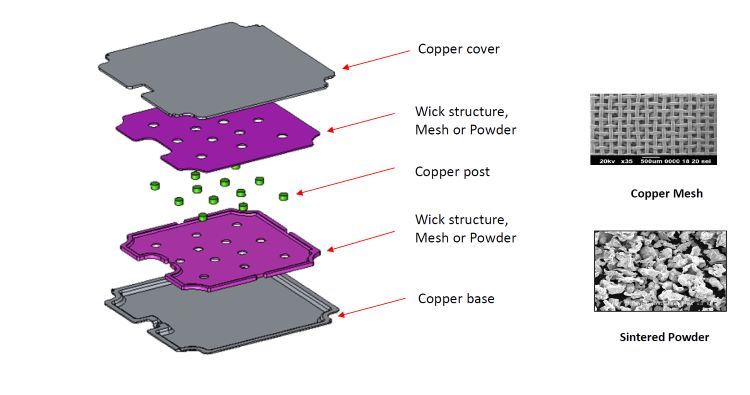

Chladič parnej komory je vyrobený z utesnených medených dosiek a naplnený malým množstvom tekutiny, ako je deionizovaná kvapalina, ktorá umožňuje rýchle rozptýlenie tepla mimo zdroja. Vo vnútri komory sa nachádza vnútorná nosná konštrukcia, aby sa zabránilo vzpieraniu stien komory. Formálne klasifikovaný akotepelná rúra, parná komora je jednou z najlepších možností šírenia tepla na základni chladiča; a zvyčajne sa používa pre zariadenia s vysokým výkonom. V kombinácii sopečiatkované plutvyvytvára špičkové zariadenie tepelného manažmentu, ktoré môže rýchlo šíriť teplo z malého zdroja na veľkú povrchovú plochu.
Ako funguje chladič parnej komory:
Parná komora je vákuová dutina s jemnou štruktúrou na vnútornej stene, ktorá je zvyčajne vyrobená z medi. Keď sa teplo prenáša zo zdroja tepla do oblasti odparovania, chladiaca kvapalina v dutine sa začne odparovať po zahriatí v prostredí s nízkym vákuom. V tomto čase absorbuje tepelnú energiu a rýchlo expanduje. Chladiace médium plynovej fázy rýchlo vypĺňa celú dutinu. Keď sa pracovné médium plynovej fázy dotkne relatívne studenej oblasti, dôjde ku kondenzácii. Teplo nahromadené počas odparovania sa uvoľňuje kondenzačným javom a kondenzovaná chladiaca kvapalina sa vráti do zdroja tepla odparovania cez kapilárne potrubie mikroštruktúry. Táto operácia sa bude opakovať v dutine.
Advantges použitia chladiča parnej komory:
Chladič VC môže zlepšiť tepelný výkon o 10- 30% v porovnaní s roztokmi na báze medi a tepelných potrubí. V aplikáciách kritických pre misie nielenže znižuje teplotu o niekoľko stupňov, ale niekedy eliminuje aj potrebu ventilátora na vrchu chladiča, čo zlepšuje spoľahlivosť systému a eliminuje hluk.
Okrem toho, tmalý objem môže spôsobiť, že ovládanie modulu chladiča bude také tenké ako základná nízka spotreba energie; Vedenie tepla je rýchle, čo je menej pravdepodobné, že povedie k akumulácii tepla. Tvar nie je obmedzený a môže byť štvorcový, okrúhly atď., Čo je vhodné pre rôzne prostredia odvádzania tepla.
V neposlednom rade,parná komora je vďaka svojej vnútornej komore oveľa ľahšia ako pevná meď. V mnohých prípadoch chladič na báze parnej komory váži podobne ako extrudovaný hliníkový chladič, ale funguje oveľa lepšie ako medený chladič.
Aký test je potrebné vykonať pre sériovú výrobu:
Rovnako ako tepelné potrubia, aj parné komory sú veľmi spoľahlivé tepelné zariadenia. V priebehu času nedochádza k mechanickej alebo chemickej degradácii Nasledujúce testy sa bežne vykonávajú na potvrdenie trvanlivosti a opätovnejzodpovednosť za parné komory:
Skúška tepelným šokom
Zrýchlená životná skúška
Test zmrazenia rozmrazovania
Skúška prasknutím
Test kozmetickej degradácie
Vzhľadom na vyspelú technológiu a nízke náklady na tepelný modul tepelného potrubia je súčasná trhová konkurencieschopnosť parnej komory stále nižšia ako konkurencieschopnosť tepelného potrubia. Avšak vzhľadom na vlastnosti rýchleho odvodu tepla parnej komory je jeho aplikácia zameraná na trh, kde je spotreba energie elektronických výrobkov, ako je CPU alebo GPU, vyššia ako 80 W ~ 100 W. Preto je parná komora väčšinou prispôsobené výrobky, ktoré sú vhodné pre elektronické výrobky vyžadujúce malý objem alebo rýchly odvod tepla. V súčasnosti sa používa hlavne na serveroch, špičkových grafických kartách a iných produktoch. V budúcnosti sa môže použiť aj pri odvode tepla špičkových telekomunikačných zariadení a vysokovýkonnom LED osvetlení.
