Hliníkové extrúzie chladiča

Kliknite sem a navštívte našu továreň

Pre vzduchom chladený modul chladiča závisí jeho účinok nielen od objemu vzduchu ventilátora, ale aj od konštrukcie chladiča. Správne navrhnutý chladič môže spôsobiť stabilnú prevádzku zariadenia tým, že sa spolieha na prúdenie okolitého vzduchu len vtedy, keď zariadenie nie je pretaktované a nie je nepretržite načítané. Je možné dokázať, že dôležitosť chladiča a účinok odvodu tepla chladiča je neoddeliteľný od jeho výrobného procesu.

  Existuje päť hlavných typov chladičov, ktoré sú klasifikované výrobným procesom

1. Lisovanie chladiča:meď alebo hliník môžu byť vyrazené do požadovaného tvaru. Zvyčajne sa používa v tradičných vzduchom chladených elektronických zariadeniach, väčšinou na zabezpečenie obmedzeného tepelného výkonu pre zariadenia s nízkym výkonom. Lisované chladiče sú ideálne pre masovú výrobu vďaka použitiu pokročilých matricí a vysokorýchlostnej technológie razenia.

2. Hliníkové výlisné tepelné drezy:Tento chladič môže byť použitý pre aplikácie s vysokým výkonom. Hliníková extrúzia so špecifickým prierezovým tvarom môže byť vytvorená lisovaním a následné spracovanie, ako je rezanie, obrábanie atď., Môže sa pokračovať. Všesmerné, obdĺžnikové kolíkové rebrové chladiče a začlenenie zúbkovaných plutiev môže byť tvorené priečnym rezaním, čo môže zlepšiť účinnosť odvodu tepla o 10% až 20%, ale vytláčanie tohto prierezu znižuje rýchlosť vytláčania. Metóda lisovania má tiež určité obmedzenia, ako je pomer výšky plutvy k rozstupom plutiev a hrúbka plutiev, ktoré obmedzujú rozsah výberu konštrukčných parametrov. Zvyčajne je chladič vyrobený konvenčnou metódou lisovania výliskov, Pomer výšky plutvy k rozstupu je až 10, zatiaľ čo minimálna hrúbka plutvy je 0,8 mm.

3. Spájkovanie/montáž rebier tepelného drezu:Väčšina vzduchom chladených chladičov má obmedzenie konvekčného prostredia. Zvýšenie rebrík chladiča výrazne zlepší celkový výkon odvodu tepla chladiča. Tento vysokovýkonný chladič je Plutvy sa spájkujú na základňu pomocou tepelne vodivej spájkovacej pasty. Týmto procesom je možné pomer výšky a rozstupov plutiev zvýšiť na 20 ~ 40, čo je veľmi výhodné v obmedzenom priestore. Výrazne zlepšuje schopnosť chladiča prenášať teplo do vzduchu.

4. Odlievanie chladiča:Pomocou odlievacej formy a hliníkových, medených alebo bronzových chladičov je možné spracovať tak, aby za vákua alebo za normálnych podmienok odlievali tepelné drezy. Táto technika sa zvyčajne používa na spracovanie chladičov s plutvami s vysokou hustotou alebo kolíkovými plutvami, ktoré poskytujú najlepší výkon prenosu tepla pri vysoko rýchlostnom prúdení vzduchu.

5. Skiving fin chladiča:Tento druh technológie je použitie skivingového stroja na odlupovanie plutiev z hliníkovej alebo medenej základne, tento druh chladiča umožňuje vysokú hustotu plutiev a geometrie tenkých plutiev, takže môže ponúknuť lepší tepelný výkon ako extrudovaný chladič. V porovnaní s extrudovaným chladičom nemá odstredený chladič plutvy žiadny limit výšky plutvy a pomer priestoru a nemá žiadne drahé náklady na nástroje, ktoré ho robia veľmi pohodlným a flexibilným pre konštrukciu prototypov.

Pre tento článok predstavujeme hliníkový výtlačný tepelný drez, ktorý je najpoužívanejším typom chladiča v tepelnom priemysle.

Špecifikácia:

1. Vyrába sa z hliníka 6063 alebo inej hliníkovej zliatiny

2. Sťažnosť Rohov

3. Rozmery je možné prispôsobiť

4. Čierne alebo číre eloxovanie, aj iné špecifikovať povrchovú úpravu

5. Žiadne obmedzenia MOQ

6. Dodacia lehota je 3-4 týždne pre sériovú výrobu, dodacia lehota prototypu je 2-3 týždne.

Funkcie a podrobnosti:

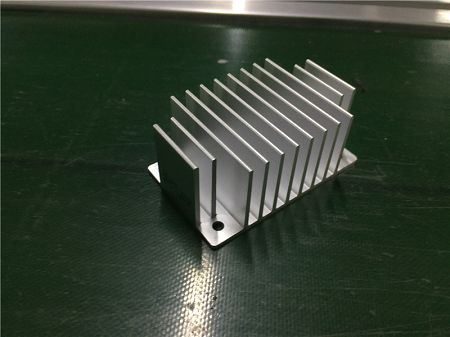

Hliníkové extrudované chladiče s čiernym eloxovaním a čírym eloxovaním.

Výhody a výhody:

● Profesionálny a kreatívny dizajnérsky tím na poskytovanie rôznych dizajnov chladiča.

● Naša továreň má primerané vybavenie a skúsenosti s výrobou všetkých druhov chladičov a komponentov.

● Máme zrelý proces výroby chladiacich výrobkov, takže môžeme dodať najlepšiu cenu a kvalitu.

● Rýchla reakcia a flexibilné riešenia

Certifikáty:

FAQ:

Q: Ste obchodná spoločnosť alebo továreň?

A: Sme továreň.

Q: Aké sú vaše hlavné produkty?

Odpoveď: Hliníkové extrudované chladiče, chladiče PROCESORA, Kvapalinové chladenie.

Q: Aká je dodacia lehota?

Odpoveď: Dodacia lehota hromadnej výroby je 3-4 týždne a vzorka chladiča je 2-3 týždne.
