Význam tepelnej rúry a zipsovej plutvy pri chladení notebooku
V tepelnom module notebooku sú tri kľúčové prvky tepelné potrubie, cooingový ventilátor a chladiaca zipsová plutva. Okrem toho existujú prvky používané na zlepšenie kontaktnej plochy a účinnosti vedenia tepla medzi nimi.
Povrch čipov, ako je CPU, GPU, video pamäť a napájací modul, je pokrytý vrstvou medeného chladiča. Ako médium medzi čipom a tepelným potrubím je jeho primárnou úlohou rýchlo "extrahovať" teplo z čipu, čo tiež zvyšuje kontaktnú plochu a rozširuje oblasť odvodu tepla.
Zároveň existuje aj vrstva tepelného maziva ako plnivo medzi čipom a chladičom a medzi chladičom a medzi chladičom a tepelným potrubím. Pre skutočne "stresovú" tepelnú konštrukciu by mal byť povrch chladiča a tepelného potrubia tiež jemne leštený - povrch medeného chladiča a tepelného potrubia je vo všeobecnosti veľmi drsný, čo ovplyvní jeho plný kontakt s tepelným vodivým silikónovým mazivom na mikroúrovni.
Tepelné potrubie je dutá kovová rúrka vyrobená z čistej medi. Časť v kontakte s čipom CPU / GPU je "koniec odparovania" a časť v kontakte s chladiacou plutvou je "kondenzačný koniec". Tepelné potrubie je naplnené kondenzátom (ako je čistá voda). Jeho pracovným princípom je, že vysoká teplota na povrchu čipu premení kvapalinu na konci odparovania tepelného potrubia na paru a presunie sa pozdĺž dutiny trubice k chvostu tepelného potrubia (kondenzačný koniec). Vzhľadom na relatívne nízku teplotu v tejto oblasti sa horúca para čoskoro zníži na kvapalinu a prúdi späť do pôvodnej polohy pozdĺž vnútornej steny tepelného potrubia kapilárnou akciou, čím sa dokončí cyklus prenosu tepla po cykle.
Pre návrh tepelného modulu notebooku , čím hrubší je priemer a čím väčší je počet tepelných potrubí, tým vyššia je účinnosť vedenia tepla. Aby sa však horúca para v kondenzačnej časti tepelného potrubia znížila na kvapalnú v čo najkratšom čase, vyššie požiadavky sa predkladajú aj na chladiace plutvy.

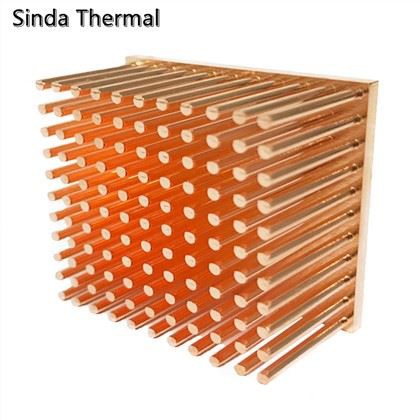

Chladiace plutvy sú klasifikované ako "pasívne chladiace prvky" v oblasti elektronického inžinierskeho dizajnu. Jeho materiálom je hlavne hliník a meď. Jeho pracovným princípom je rozptýliť teplo prenášané z tepelného potrubia vo forme konvekcie. Účinnosť odvodu tepla závisí od povrchu.
Je potrebné poznamenať, že chladiace plutvy nemôžu existovať nezávisle. Skupina chladiacich plutiev musí zodpovedať chladiacemu ventilátoru a zodpovedajúcemu chladiacemu výstupu. V prípade notebookov vybavených procesorom TDP s výkonom 15 W alebo vyšším nemôžu chladiace plutvy vôbec spĺňať teplo vyžarované z čipu. Tieto teplo musí ventilátor odvádzať studeným vzduchom vdychovaným zvonku!
