Spôsob, ako znížiť tepelný odpor chladiča

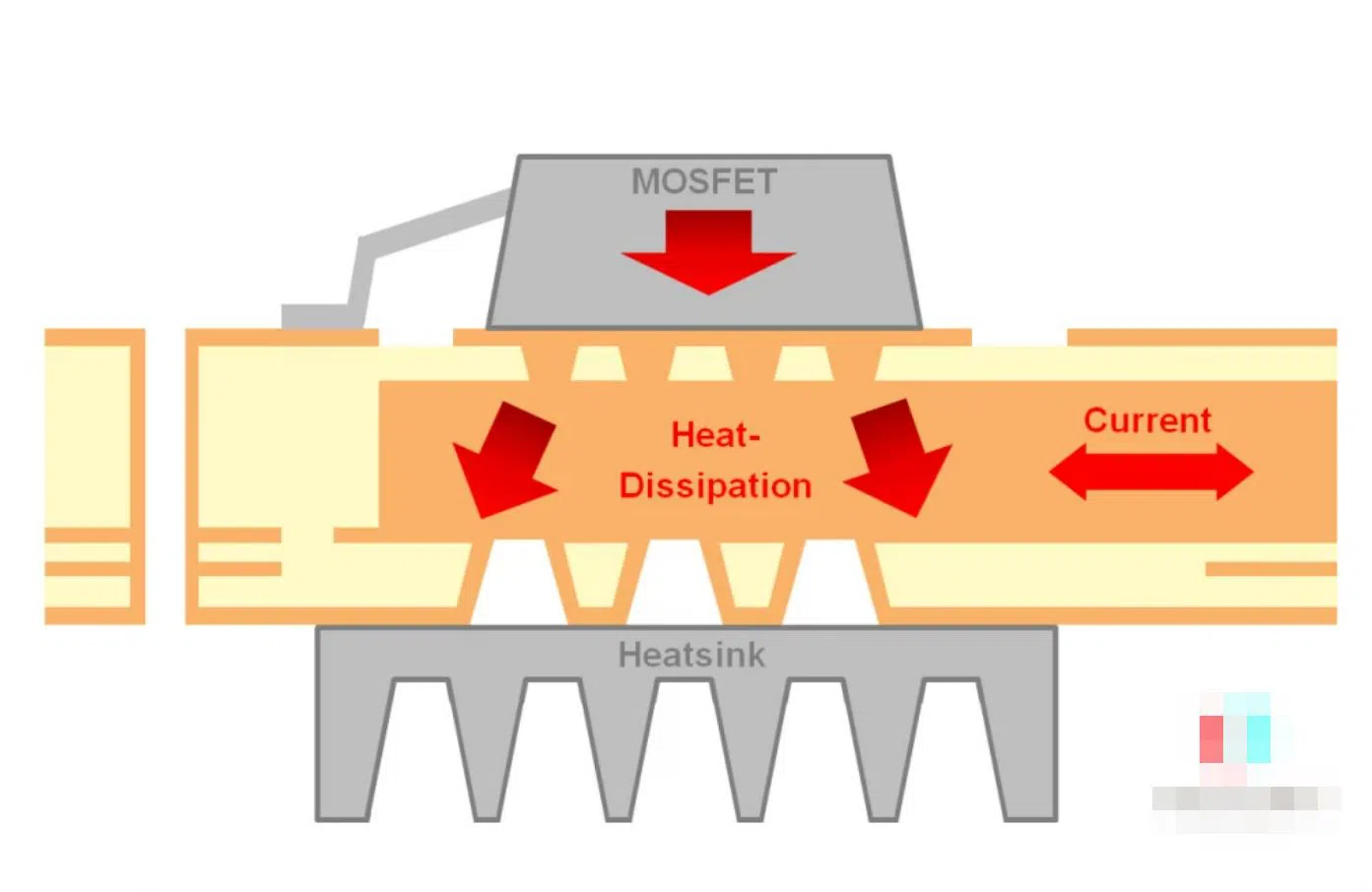

Keď sa hovorí o vysokovýkonnom elektronickom chladiči, často počujeme slovo - tepelný odpor, čo je odpor, s ktorým sa stretáva tepelný tok odvádzaný vysokovýkonnými elektronickými zariadeniami v procese prenosu (cez určité médium). Ide o komplexný parameter odrážajúci schopnosť brániť prestupu tepla. Ako efektívne znížiť tepelný odpor radiátora je kľúčovým krokom ovplyvňujúcim výkon odvodu tepla, ktorý nemožno pri tepelnom návrhu ignorovať.

V skutočnom prípade je zväčšenie šírky chladiča tiež účinným spôsobom zníženia tepelného odporu pri navrhovaní elektronického chladiča a účinným spôsobom zníženia tepelného odporu, keď to hmotnosť a objem dovoľuje. Geometrické parametre, ktoré ovplyvňujú geometrické parametre elektronického žiariča, sú: hrúbka, výška, rozstup rebier a vzťah medzi každým parametrom a teplotou spoja.

Koeficient tepelného odporu chladiča sa s nárastom hrúbky rebra výrazne nemení, teplota sa mierne mení, najskôr klesá a potom stúpa a rýchlosť zmeny teploty sa mení z negatívnej na pozitívnu. V praktickej aplikácii zmena hrúbky rebra spôsobí iba zmenu výkonu vnútorného prenosu tepla a vnútorného teplotného poľa elektronického radiátora, ale nezmení kontaktnú plochu medzi rebrom a vonkajším vzduchom a nezlepší koeficient prestupu tepla konvekciou. Preto má zmena hrúbky rebra malý vplyv na tepelný odpor elektronického chladiča.

     Hrúbka rebra chladiča nie je pri skutočnom dizajne veľmi dôležitým parametrom. Keď šírka a počet rebier elektronického chladiča zostanú nezmenené, nadmerne hrubé rebrá nielen zvýšia hmotnosť, ale aj znížia vzdialenosť rebier. Preto možno pri výrobe chladiča uvažovať o zväčšení jeho šírky.
